Machine de nettoyage pièces multi-modules avec convoyage

Tunnel

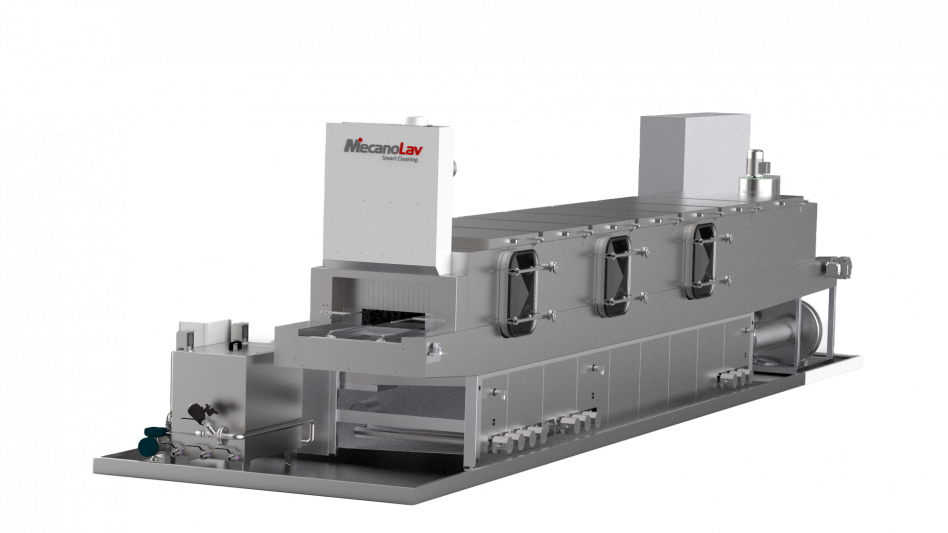

Tunnel de nettoyage multi-modules avec convoyage en continu ou pas à pas
Machine de nettoyage pièces multi-modules avec convoyage
  • Conception modulaire > longueur / voies / nombre de modules

  • Dimensions utiles adaptables au besoin

  • 3 types de convoyage | chaînes – tapis – palettes

  • Haute cadence > 0,5 à 2 m / min

  • Construction robuste en acier inoxydable 304L

  • Maintenance aisée grâce à un accès facile aux sas et réservoirs

  • Fabrication française

Dégraissage et séchage de pièces mécaniques en flux continu à haute cadence

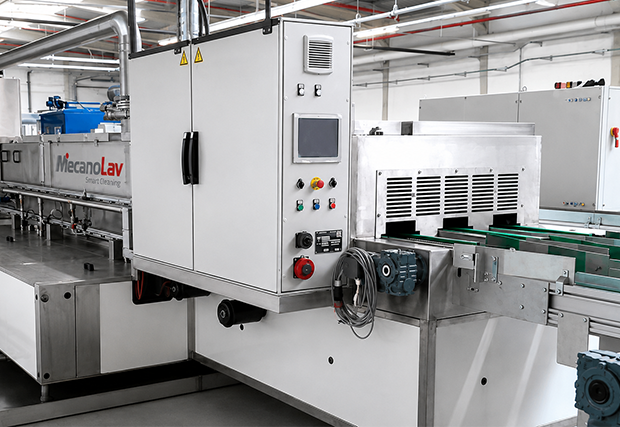

Système modulable

Bien connu des applications à haute cadence, le tunnel de dégraissage s’adapte selon l’application et permet l’intégration de plusieurs modules pour traitement successif des pièces.

  • Modules de dégraissage par aspersion

  • Modules de phosphation

  • Modules de rinçage en cascade

  • Modules pour la passivation – traitement anti-corrosion

  • Modules de séchage par air chauffé

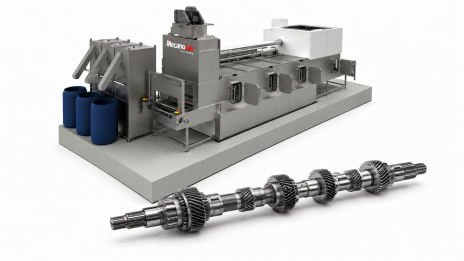

Tunnel de dégraissage pièces

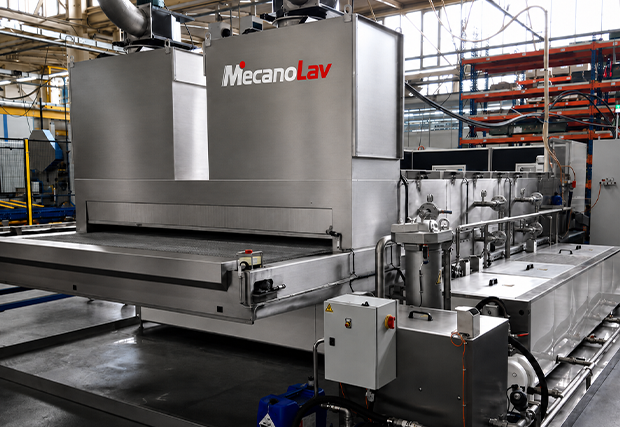

Adaptation aux pièces à traiter

Pour un nettoyage et séchage efficace, les dimensions utiles du tunnel sont définies selon la géométrie et l’encombrement des pièces à traiter.

  • Largeur utile de 100 à 9000 mm

  • Hauteur utile de 7 à 1200 mm

Machine de nettoyage pièces tunnel avec dimensions adaptées

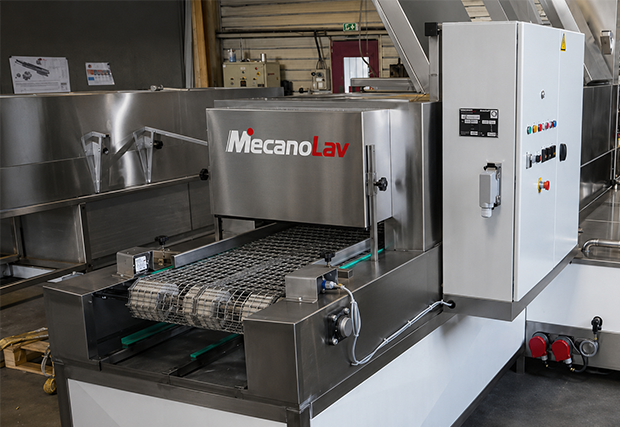

Convoyeur à tapis

Pour le traitement de multiples références de pièces notamment dans les secteurs de l’industrie générale, le tunnel de dégraissage intègre un tapis maillé en fil d’inox permettant d’accepter la diversité pièce.

  • Entrainement par un motoréducteur avec limiteur de couple

  • Rails de guidage réglables

  • Vitesse de défilement paramétrable

Tunnel de nettoyage en flux continu - convoyeur à tapis

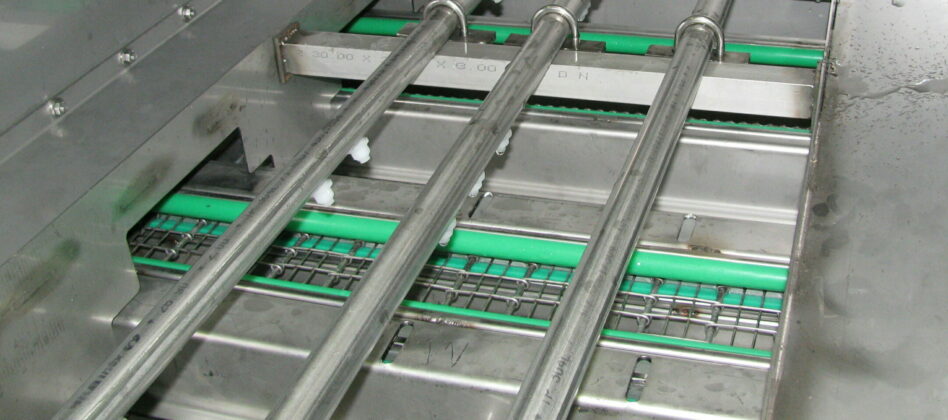

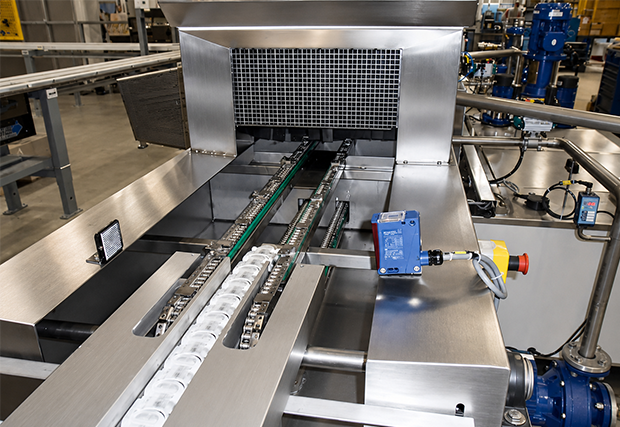

Convoyeur à chaînes

Deux chaînes porteuses en inox disposant de maillons creux permettant le défilement de palettes de posage pièce existantes. Alimenté en amont par un premier convoyeur, un second en sortie du tunnel assure la reprise des palettes vers l’opération suivante.

  • Capteurs de détection en entrée

  • Capteur de saturation en sortie

  • Défilement en continu ou pas à pas

Tunnel de nettoyage pièces - convoyeur à chaînes

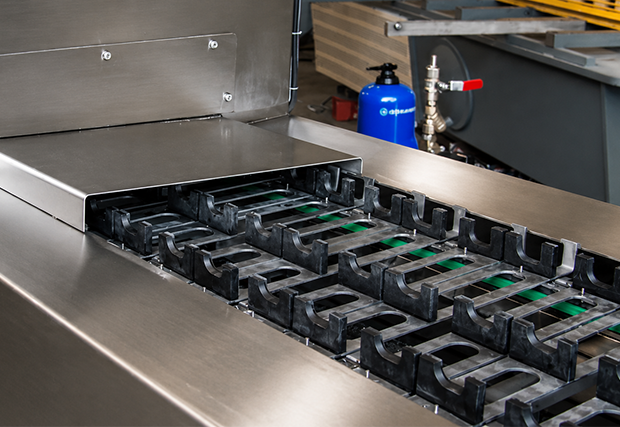

Convoyeur à palettes

Des supports spécifiques adaptés aux pièces à nettoyer sont intégrés au convoyeur du tunnel. Ce type de convoyeur permet :

  • Un posage ergonomique des pièces

  • Une indexation pour le chargement robotisé

  • Le maintien en position de la pièce pour optimiser le nettoyage et le séchage

Machine de nettoyage tunnel en flux continu - palette

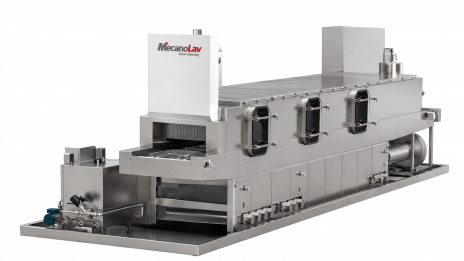

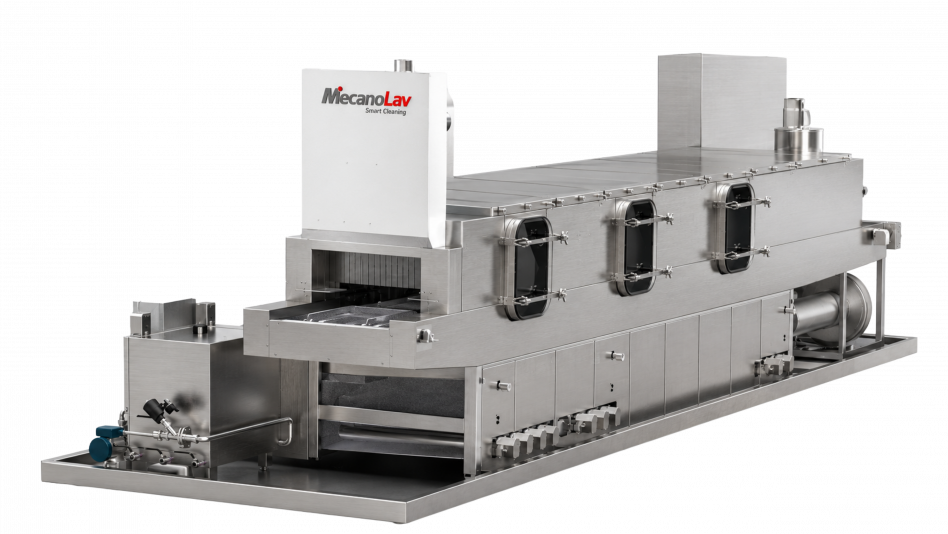

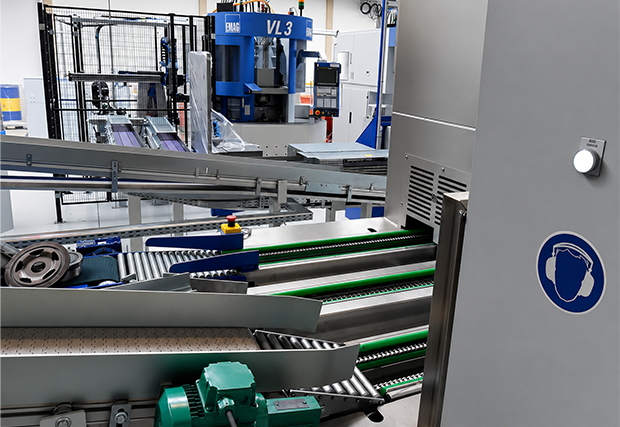

Nettoyage haute cadence

Le nettoyage en flux continu des pièces permet de répondre aux plus hautes cadences de production, notamment celles du secteur automobile.

  • Longueur du tunnel selon cadence et temps de traitement nécessaire

  • Plusieurs voies de convoyage en parallèle

Tunnel de nettoyage en flux continu - voies de convoyage

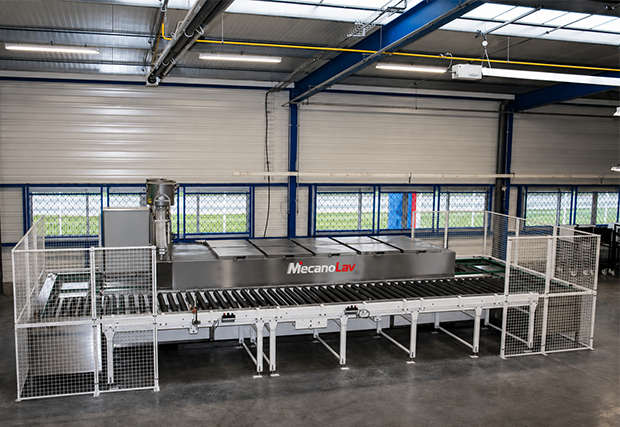

Boucle de convoyage

Dans le cadre d’un tunnel autonome, une boucle de convoyage équipée de transbordeurs permet de déporter et regrouper les postes de chargement et déchargement en faisant circuler en boucle des palettes ou des paniers.

  • Convoyeurs à rouleaux gravitaires

  • Pupitres de commande opérateur

Tunnel de nettoyage en flux continu - boucle de convoyage

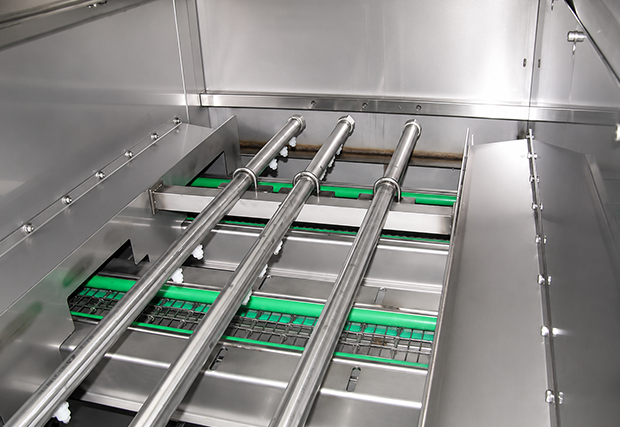

Accessibilité maintenance

Pour permettre une accessibilité optimale lors des opérations de maintenance, chaque module dispose d’un capot avec contacteur de sécurité pour accéder à l’intérieur des sas.

De larges couvercles au-dessus des réservoirs permettent d’accéder rapidement aux filtres.

Nettoyage pièces multi-modules

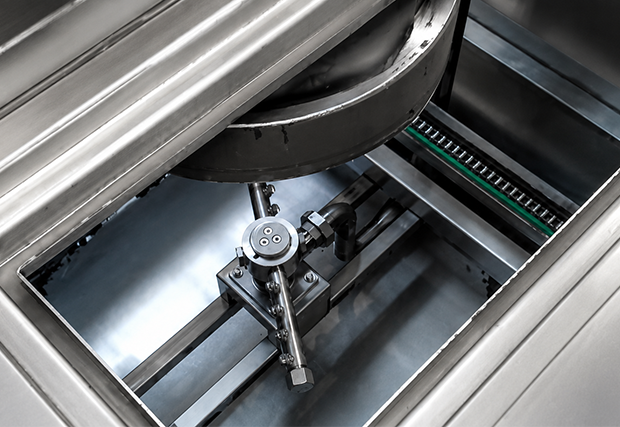

Nettoyage ciblé

Fort de notre savoir-faire dans le domaine de pièces complexes, MecanoLav a mis au point des dispositifs spéciaux embarqués dans le tunnel de nettoyage pour une action mécanique ciblée.

  • Nettoyage interne de cage de roulement ferrovaire

  • Nettoyage particulaire par seringuage de petits circuits

Nettoyage ciblé en tunnel pour pièces complexes

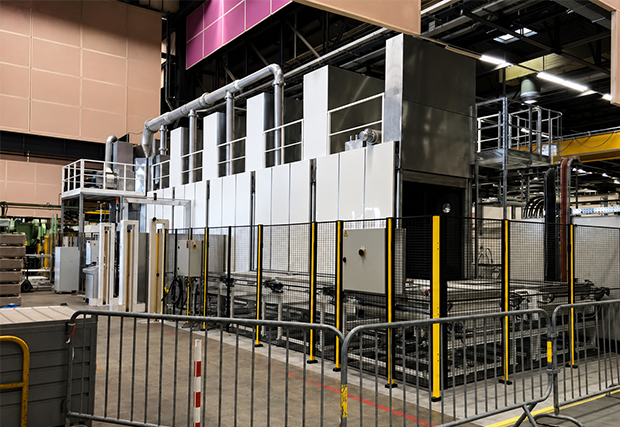

Applications très spéciales

L’ADN de MecanoLav consiste en l’adaptation de nos machines au problématiques de nettoyage de nos clients.

Ce gigantesque tunnel de plus de 18 mètres de long et ses 8 mètres de large capable de laver plus de quatre cent références de pièces différentes en est le parfait exemple.

Tunnel de nettoyage automatique pour pièces aéronautiques
photo_filter

Spécifications techniques

chevron_right Télécharger la brochure

Dimensions utiles

Largueur utile
100 à 9000 mm
Hauteur utile
7 à 1200 mm

Dimensions externes

Longueur
selon nombre module et cadence
Largueur
selon largeur utile
Hauteur
selon hauteur utile

Autre

Filtration
3 niveaux
Intégration déshuileur
possible
Nombre de modules
1 à 10
Type de convoyeur
chaîne / tapis / palettes
