Machine de nettoyage pièces par immersion

PowerJet

Machine de nettoyage par immersion simple ou forcée avec ultrasons et CNp
Machine de nettoyage pièces par immersion
  • 3 tailles de chambre de travail en standard

  • Process flexible et modulable selon l’application

  • Nettoyage par immersion simple ou forcée avec ultrasons

  • Compatible avec le Cyclic Nucleation process (CNp)

  • Pièces conditionnées par batchs en vrac, rangés ou sur palette

  • Conçu pour des exigences de propreté sévères

  • Grande capacité de traitement avec un faible coût d’exploitation

  • Fabrication par notre partenaire LPW Reinigungssysteme GmbH

Dégraissage et dépollution particulaire de pièces complexes par immersion avec ultrasons et Cyclic Nucleation process

3 tailles standards

La machine de nettoyage PowerJet est proposée en 3 dimensions utiles standards selon les dimensions des pièces à traiter et le volume de pièces à traiter.

Pour les applications spéciales, la chambre de travail peut-être réalisée sur-mesure.

  • PowerJet 530 > 530 x 320 x 200 mm

  • PowerJet 670 > 670 x 480 x 300 mm

  • PowerJet 960 > 1020 x 650 x 560 mm

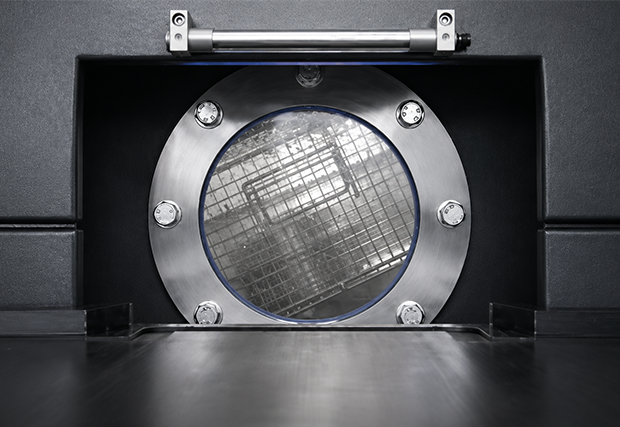

Machine de nettoyage ultrasons cnp chambre

Un système modulaire

La PowerJet permet selon les exigences de propreté attendues l’utilisation de tous les procédés de nettoyage et séchage connus.

Sa flexibilité permet le traitement de pièces fortement polluées tout comme la décontamination d’instruments médicaux (DM).

  • Aspersion – Immersion simple ou forcée – Ultrasons – Nucléation cyclique (CNp)

  • Séchage air chaud – Séchage sous vide

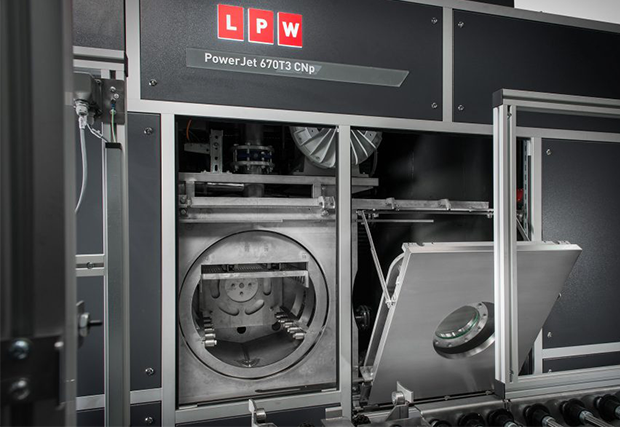

Machine de nettoyage pièces par immersion ultrasons cnp

PowerJet Twin / Triple

Lorsque les applications nécessitent une séparation des étapes de nettoyage ou lorsque la cadence de production impose de gagner du temps de traitement et de chargement, la PowerJet se décline en standard en version multi-chambres.

  • PowerJet Twin > 2 chambres de traitement

  • PowerJet Triple > 3 chambres de traitement

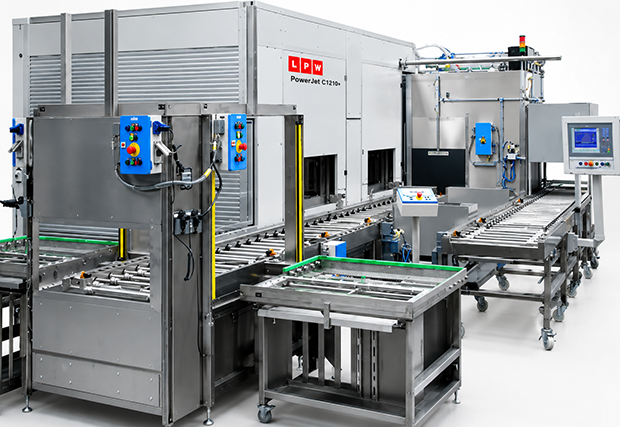

Machine de nettoyage pièces par immersion multi-chambres

Traitement des fluides

Fonctionnant en circuit fermé, un excellent traitement des fluides est indispensable pour obtenir des résultats de propreté répétables et s’affranchir de vidanges régulières.

  • Séparation d‘huile par coalescence

  • Distillation pour traitement des bains

  • Filtration by-pass pour traitement des bains en continu

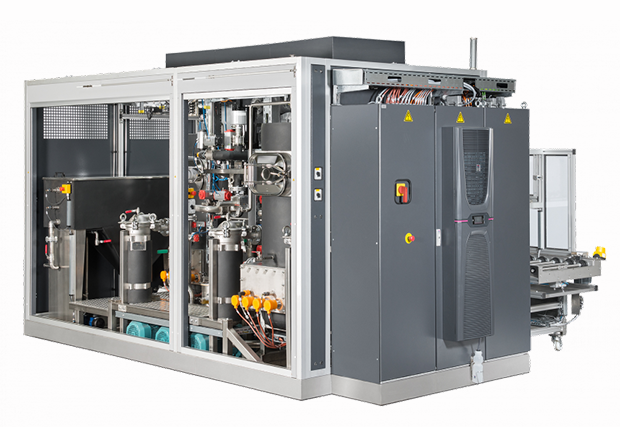

Machine de nettoyage cnp Powerjet maintenance

Automatisation

Le chargement et déchargement du système PowerJet est intégralement automatisable au moyen d’un convoyeur automatique intégré à la machine.

Dans le cas de machine multi-chambres notamment en lavage final à haute cadence, il permet le chargement et déchargement de chambres parallèles en simultané.

Principe de l’immersion forcée

L’immersion forcée consiste en des changements constants de pression en combinaison avec la rotation du panier.

La chambre évolue de la surpression à la dépression, afin de produire des variations de flux inversés pour nettoyer les cavités et les perçages profonds.

L’immersion forcée PowerJet est particulièrement efficace sur les pollutions de surface et les copeaux.

Nettoyage pièces par immersion forcée

Utilisation des ultrasons (US)

Les ultrasons se diffusent dans le fluide et génèrent une cavitation et des micro-courants qui permettent le nettoyer des pièces. Plus la fréquence est basse, plus l’action est intense.

Selon la fragilité de la matière et l’adhérence des pollutions, les fréquences à utiliser sont différentes :

  • 25 à 40 kHz > industrie générale et automobile

  • 40 à 120 kHz > joaillerie, optique, médical, électronique

  • 250 kHz à 1 MHz > semi-conducteurs, composants de précision, nanotechnologies, photovoltaïque…

Nettoyage pièces par immersion avec ultrasons application

Cyclic Nucleation process (CNp)

La technologie CNp assure un nettoyage ultra efficace des géométries complexes comme les rainures, les trous borgnes et les canaux étroits sans agresser la surface des pièces. S’intégrant à la PowerJet, le CNp ouvre de nouvelles perspectives de nettoyage dans de nombreux domaines :

  • Nettoyage de composants capillaires

  • Dépoudrage après fabrication additive

  • Désinfection d’instruments médicaux (DM)

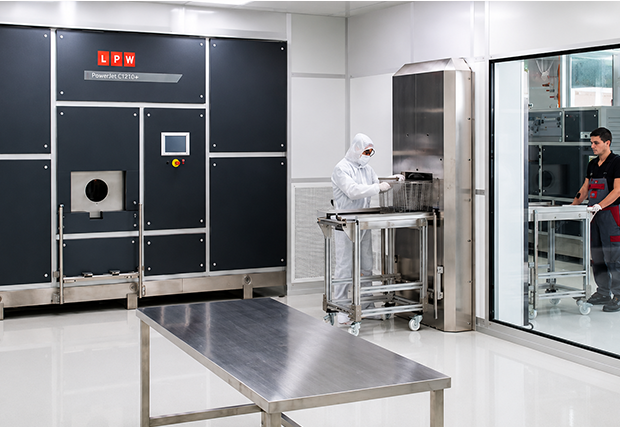

High purity

Pour les applications de nettoyage très sensibles, la conception même de PowerJet est mise à niveau de façon à être une porte de transition entre la salle grise et l’environnement de la salle blanche.

  • Semi-conducteurs
  • Dispositifs médicaux
  • Composants optiques (lasers et capteurs)
  • Composants avec microstructures
Machine de nettoyage ultrasons cnp Powerjet

LPW / Surface Alliance

Tout deux membres historiques de Surface Alliance, les sociétés LPW Reinigungssyeteme GmbH et MecanoLav sont partenaires depuis plus de 20 ans.

MecanoLav assure la représentation des machines de nettoyage de la gamme PowerJet en France.

photo_filter

Spécifications techniques

chevron_right Télécharger la brochure

Dimensions utiles

PowerJet 530
530 x 320 x 200 mm (70kg)
PowerJet 670
670 x 480 x 300 mm (200kg)
PowerJet 960
960 x 670 x 300 mm (400kg)

Dimensions externes

PowerJet 530
1700 x 2100 x 2500 mm
PowerJet 670
2100 x 2400 x 2500 mm
PowerJet 960
3000 x 3000 x 2700 mm

Volume réservoirs (2 bains / 3 bains)

PowerJet 530
640 / 960 litres
PowerJet 670
1200 / 1800 litres
PowerJet 960
2600 / 4400 litres

Autre

Cadence par heure
6 à 12 charges
Température de fonctionnement
65 à 70°C
Séchage
sous vide / air chaud
