Machine de nettoyage multi-postes avec plateau indexé

Carrousel

Carrousel de nettoyage multi-postes avec plateau indexé
Machine de nettoyage multi-postes avec plateau indexé
  • 8 à 16 postes de traitement selon la cadence et le process de nettoyage

  • Cycle complet en circuit fermé : lavage, rinçage(s), séchage

  • Nettoyage à haute cadence

  • Indexage précis pour chargement robotisé

  • Conception DAO et fabrication des supports de posage pièces

  • Dépollution particulaire | gravimétrie – granulométrie

  • Dimensions utiles adaptables au besoin

  • Fabrication française

Système multi-postes pour le nettoyage de précision en cellule robotisée

8 à 16 postes de traitement

Le Carrousel fonctionne sur le principe d’un barillet.

La rotation en pas à pas indexée effectue des phases successives de nettoyage / séchage dans des compartiments cloisonnés.

Le nombre de poste, la vitesse de rotation ainsi que le temps de séjour dans chaque poste permet de s’adapter à votre cadence et répondre aux critères de propreté attendus.

Carrousel de nettoyage particulaire schéma

Chargement robotisé

En deux postes dédiés ou sur un seul et même poste, le chargement et le déchargement du Carrousel peut être réalisé manuellement ou par un robot.

  • Chargement et déchargement au même poste

  • Accès opérateur protégé par barrières immatérielles

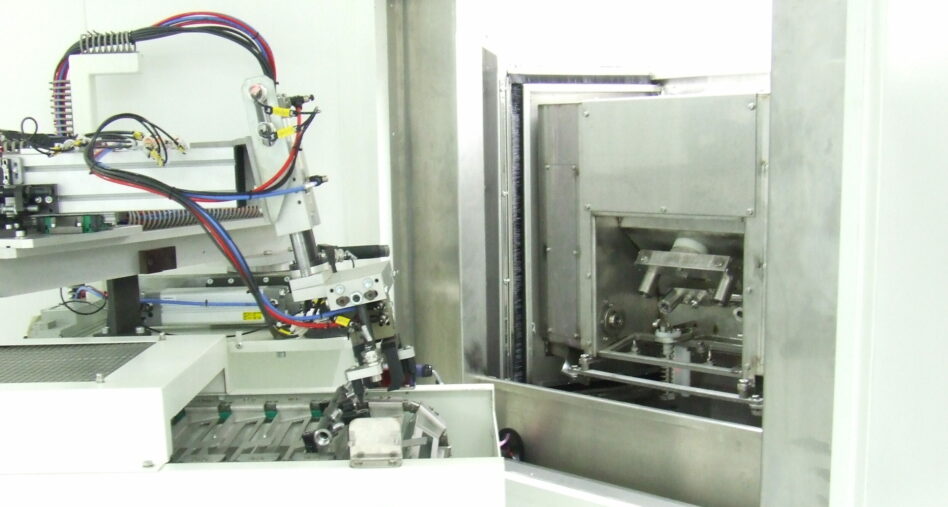

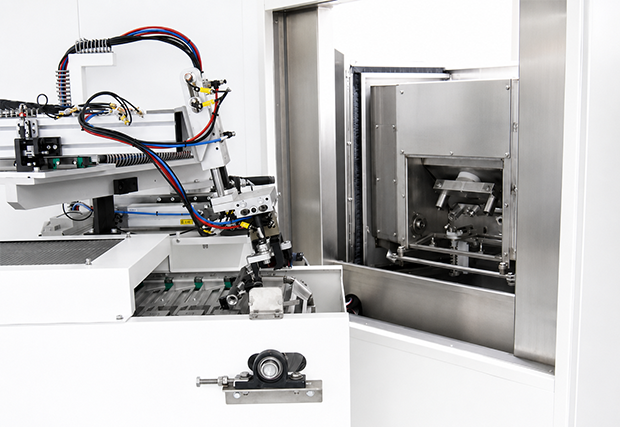

Carrousel de nettoyage particulaire - chargement avec robot

Support de posage pièce sur-mesure

Une position répétable est indispensable pour permettre le chargement robotisé.

Le support de posage pièce est conçu par notre bureau d’études selon la diversité pièce pour assurer un nettoyage et un séchage efficace.

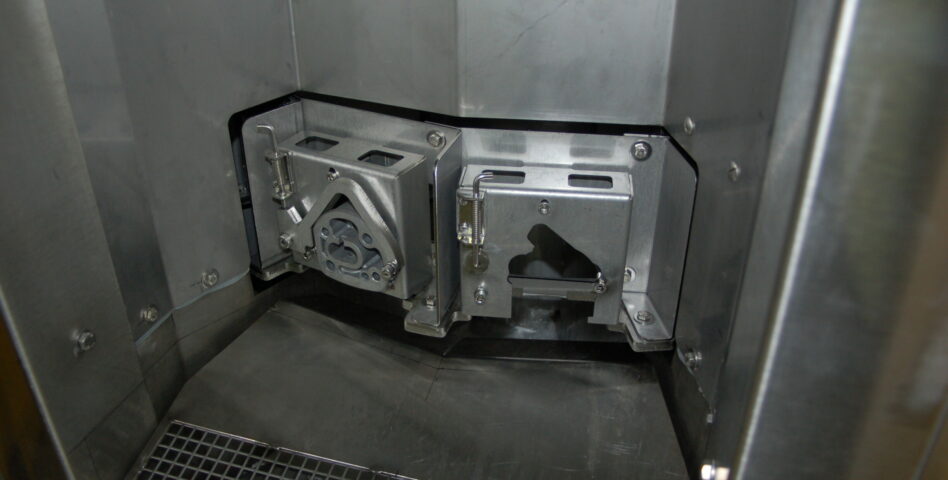

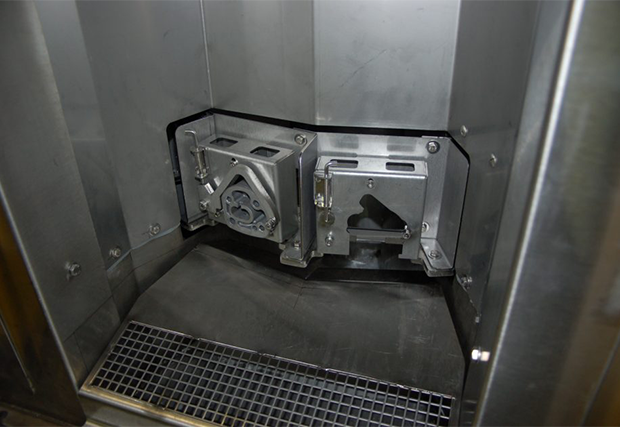

Machine de nettoyage particulaire - support posage

Dépollution particulaire

L’environnement machine est un facteur non négligeable pour l’atteinte de critères de propreté particulaire sur des pièces complexes et sensibles.

Pour cela, le carrousel peut s’intégrer en salle blanche afin de répondre aux normes de propreté les plus sévères.

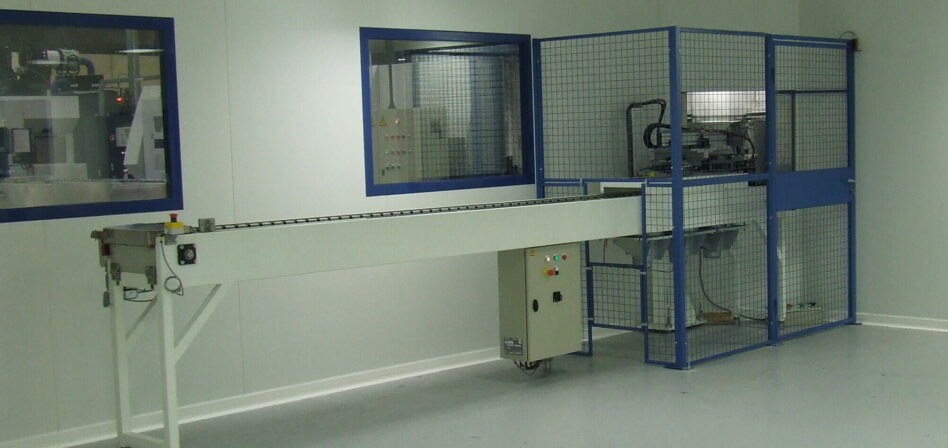

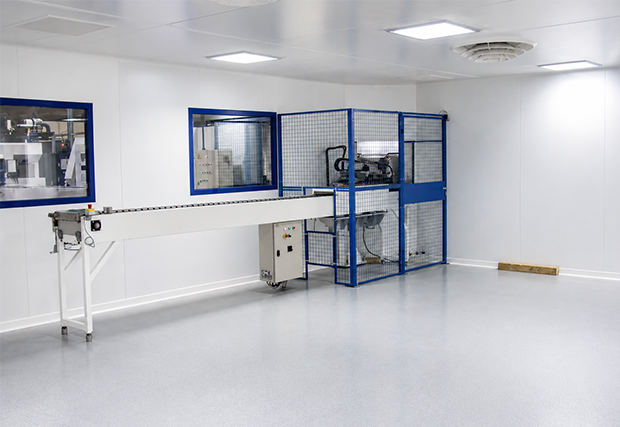

Machine de nettoyage particulaire en salle blanche

Evolution technologique

Sauf à de rares exceptions, les applications où la solution privilégiée était le Carrousel sont aujourd’hui dirigées vers un nouveau produit gommant ses défauts historiques : la MecanoFAST.

  • Rapide > cadence très élevée

  • Compact > Moins de 2m² au sol

  • Efficace > propreté particulaire

  • Robot friendly > cellule robotisée

  • One piece flow > sans encours

photo_filter

Spécifications techniques

chevron_right Télécharger la brochure

Dimensions utiles

Longueur
50 à 800 mm
Largueur
50 à 500 mm
Hauteur
50 à 500 mm
Hauteur de chargement
900 à 1120 mm

Dimensions externes

Longueur
2450 à 3900 mm
Profondeur
1380 à 2750 mm
Hauteur
1950 à 2200 mm
Hauteur avec portes verticales ouvertes
3250 à 3500 mm

Autre

Nombre de postes
8 à 16 postes
Volume par réservoir
350 à 1200 litres
Température de fonctionnement
50 à 70°C
Puissance chauffage par réservoir
12 à 42 kW
Temps de cycle moyen
1 à 60 secondes
Pression lavage / rinçage
3,4 à 20 bars
Débit lavage / rinçage
450 à 950 litres / minute
Poids à vide
700 à 2000 kg
Puissance installée
44 à 120 kW
Tension d'alimentation
400 V TRI
Fréquence d'alimentation
50 Hz
