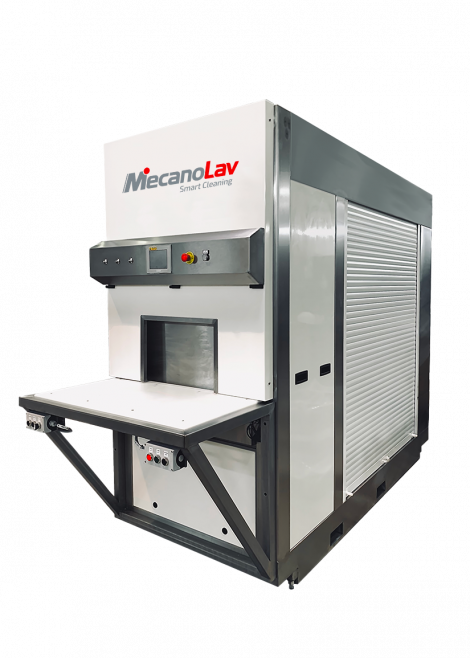

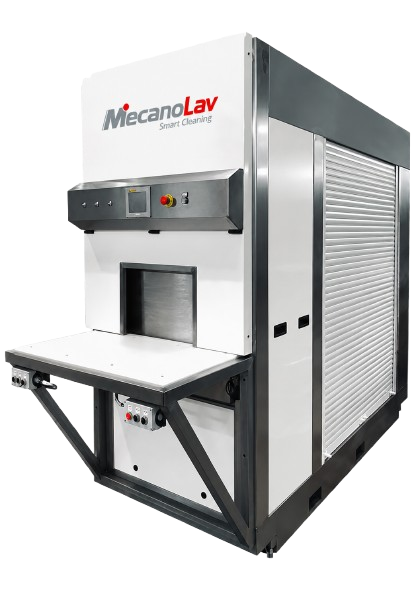

Machine de nettoyage à tambour pour moyennes et grandes charges

MecanoJET

Machine de nettoyage à tambour pour moyennes et grandes charges
Machine de nettoyage à tambour pour moyennes et grandes charges
  • 4 à 6 charges par heure

  • Oscillation ou rotation du tambour

  • Cycle complet modulable : lavage, rinçage, séchage

  • Fonctionnement en circuit fermé

  • Intégration chargeur automatique, convoyeurs ou table élévatrice

  • Tambour sur-mesure selon charge à traiter

  • Fabrication française

Dégraissage de moyennes et grandes pièces en vrac, rangés ou à géométries complexes

4 à 6 charges par heure

La MecanoJET assure le traitement de grandes et moyennes charges permettant une capacité de traitement de quatre à six charges par heure.

  • Atteint de hauts niveaux de propreté

  • Grande flexibilité

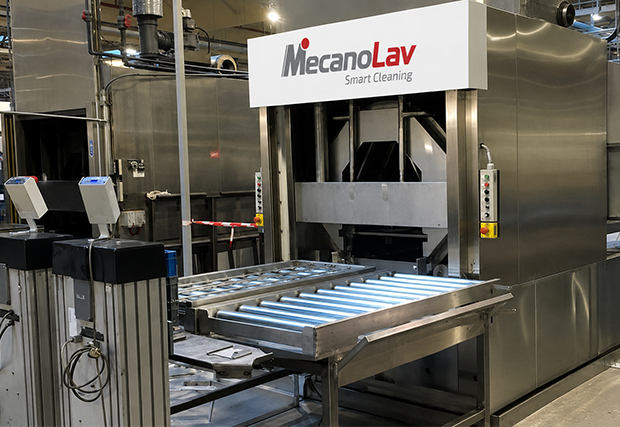

Convoyeur manuel de machine de nettoyage à tambour

Traitement de grands batchs

la MecanoJET permet de traiter des charges de 670 x 480 x 300 mm jusqu’à la réalisation d’un tambour sur-mesure.

Sa petite soeur, la MecanoJET Compact permet d’accueillir des paniers ou palettes ayant des dimensions utiles de 530 x 320 x 200 mm.

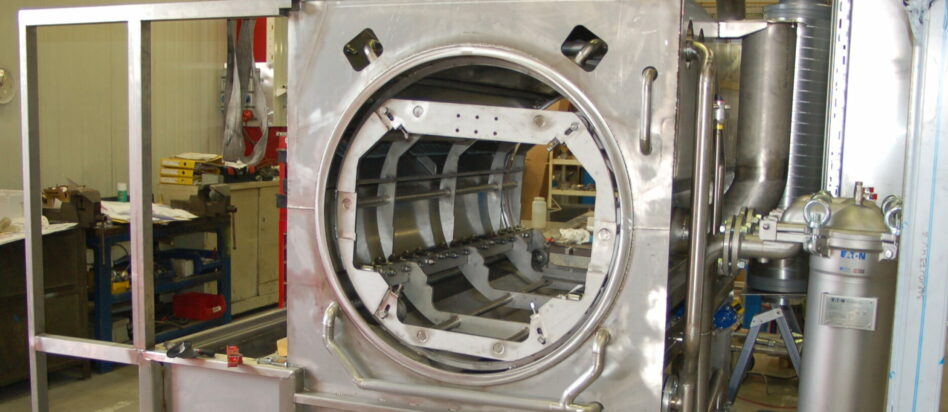

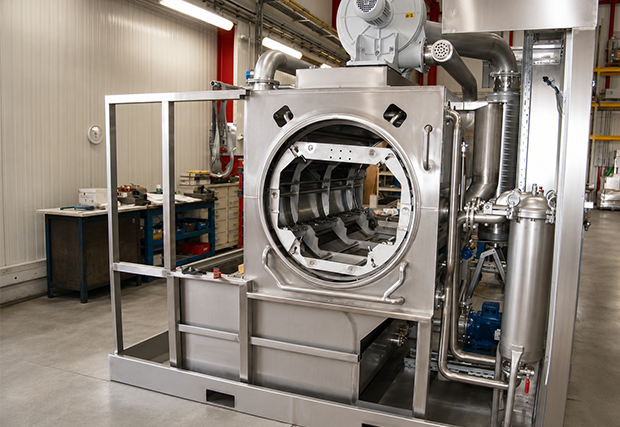

Machine de nettoyage pièces avec tambour sur mesure

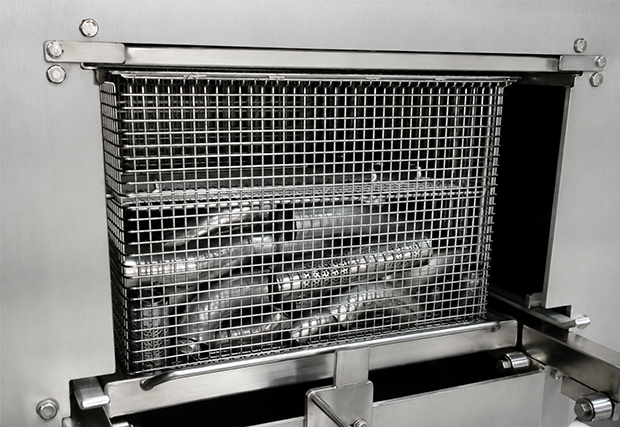

Rotation 360° et oscillation

Pour chaque recette de cycle, la MecanoJET intègre la possibilité de sélectionner entre rotation complète ou oscillation du tambour.

  • Rotation complète > panier fermé / pièces non sensibles ou bridées en position

  • Oscillation sur un angle paramétré > palettes porte-pièces / pièces sensibles

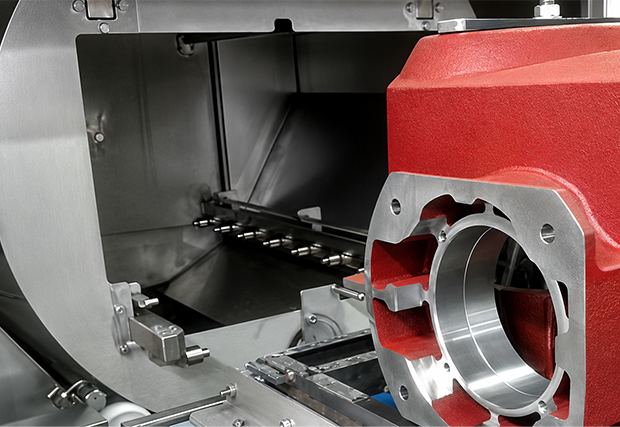

Palette porte-picèes pour nettoyage avec oscillation du tambour

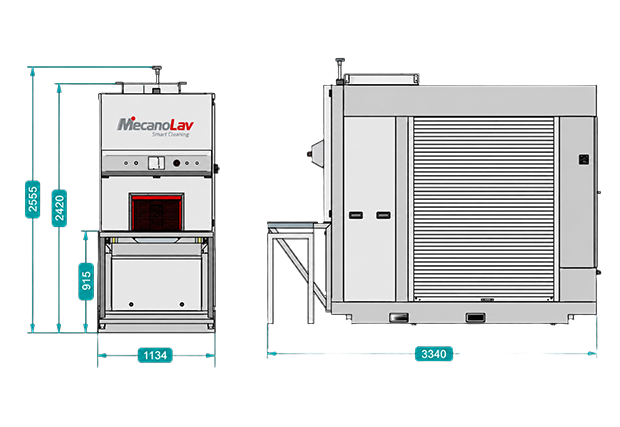

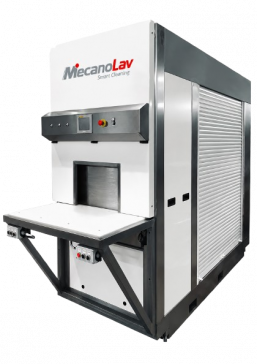

Conception monobloc

L’ensemble des équipements et fonctions sont intégrés dans le local maintenance de la MecanoJET. Son châssis renforcé intégrant des passages de fourches permet une mise en place simple dans l’atelier de production.

  • 1130 mm de largeur

  • Intégration simple dans l’îlot de production

  • Accessibilité optimale via deux volets roulants latéraux

Implantation d'une machine de nettoyage pour moyennes et grandes charges

Cycle complet et modulable

Pour offrir d’excellentes performances de dégraissage, la MecanoJET dispose de deux réservoirs distincts.

Les recettes de nettoyage sont modulables selon le type de traitement recherché et les pièces à nettoyer.

  • Etape de lavage par aspersion

  • Etape de rinçage par aspersion

  • Etape de soufflage et/ou séchage air chaud

Réservoir d'une machine de nettoyage de moyennes et grandes charges

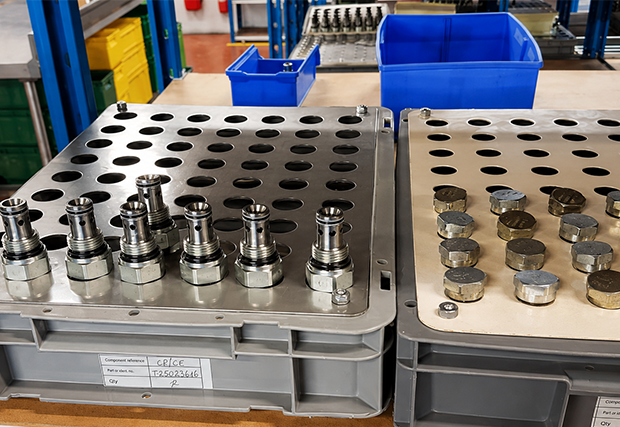

Palettes sur-mesure

En complément de paniers maillés classiques ou de corbeilles, la MecanoJET permet le traitement de pièces disposées et rangées sur des palettes spécifiques.

MecanoLav assure la conception CAO avec son bureau d’études intégré ainsi que la réalisation de ces outillages spécifiques.

Palettes pour nettoyage pièces moyennes et grandes charges

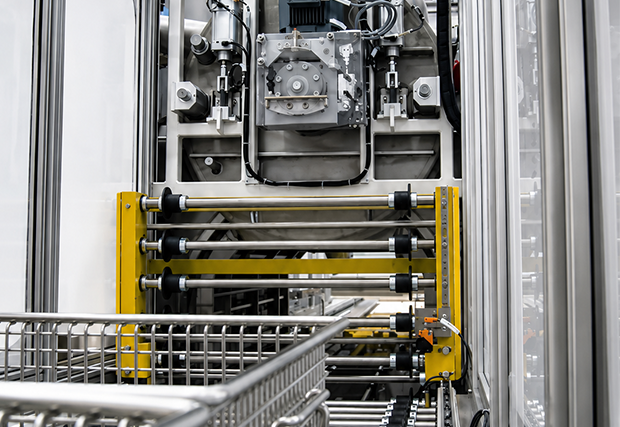

Chargement automatique

Pour simplifier le flux de chargement / déchargement, des équipements complémentaires s’intègrent simplement à la machine de dégraissage.

  • Chargeur automatique avec communication automate machine

  • Montée et insertion automatique par table élévatrice

  • Convoyeurs amont / aval

  • Table manuelle 3 positions pour préparation charges en temps masqué du cycle

Chargement automatique pour nettoyage de moyennes ou grandes charges

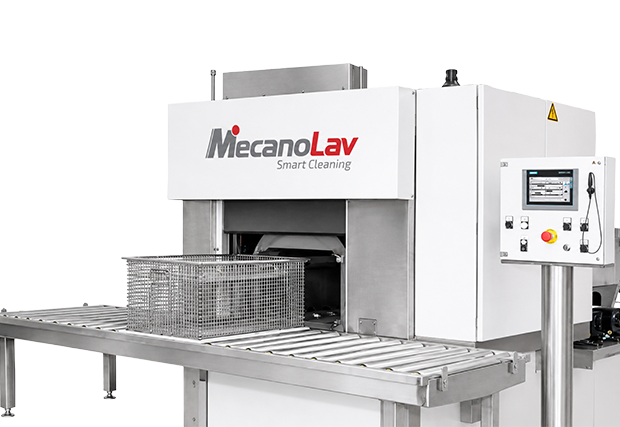

Interface Homme Machine simple

La MecanoJET est équipée d’un automate avec afficheur tactile permettant une utilisation simple et intuitive de la machine par les opérateurs.

  • Paramétrage des recettes de cycle

  • Visualisation des paramètres process

  • Modifications des paramètres

  • Gestion des alertes et défauts

  • Traçabilité avec édition de rapport de lavage

Afficheur tactile d'une machine de nettoyage pour moyennes et grandes charges

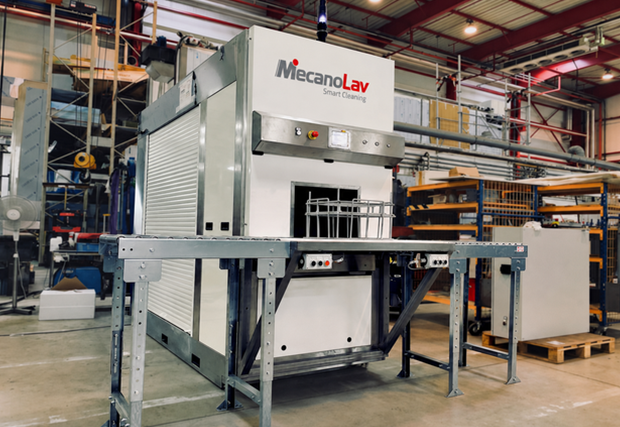

Flux traversant

La MecanoJET se décline en version traversante (zone entrée / zone sortie).

Imitant le principe de flux d’un tunnel de lavage,  la mise en rotation / oscillation assure une excellente performance globale tout en facilitant le séchage des pièces à traiter.

Nettoyage de moyennes et grandes charges en machine avec flux traversant
photo_filter

Spécifications techniques

chevron_right Télécharger la brochure

Dimensions utiles

Dimensions internes du panier (LxPxH)
610 x 430 x 280 mm ou sur-mesure
Dimensions externes du panier (LxPxH)
670 x 480 x 300 mm ou sur-mesure
Charge maximale
50 kg ou sur-mesure
Hauteur de chargement
990 mm

Dimensions externes

Largueur
1140 mm
Hauteur
2430 mm
Profondeur
3375 mm

Autre

Volume des réservoirs
2 x 300 litres
Rotation du tambour
5 tours / minute
Température de fonctionnement
55 à 70°C
Temps de cycle moyen
15 à 25 minutes
Pression lavage & rinçage
4 bars
Débit lavage & rinçage
250 l/min
Puissance chauffage bains
36 kW
Puissance chauffage séchage
12 kW
Puissance installée
57 kW
Tension d’alimentation
400V TRI
Fréquence d’alimentation
50 Hz
Poids à vide
1500 kg
